Руководство по выбору строительства умного ирригационного района: полный технический анализ от нового строительства до реконструкции

Модернизация ирригационных площадей, движимая двойной стратегией «Цифрового Китая» и «Возрождения сельских районов», идет полным ходом. Однако, как практики отрасли, мы часто слышим беспомощные вздохи от рядовых менеджеров: «Чтобы уложиться в сроки строительства, я случайно выбрал комплект оборудования, но теперь это превратился в «проект с высокой простоем оборудования и низким коэффициентом использования». «Дистанционное управление реализовано, но ворота часто застревают, или в дождливые дни отключают электричество, а затраты на эксплуатацию и обслуживание превышают сэкономленные счета за воду». «Старые каналы трансформировать слишком сложно, новые шлюзы невозможно установить, а старое оборудование невозможно подключить к Интернету».

Проблема зачастую не в том, что технология недостаточно развита, а в том, что «логика выбора» не согласована. Умное водосбережение — это не простой «кусок железа + плата», это сложная физика, математическая задача и проблема адаптации к окружающей среде.

Объединив основную технологию, описанную в «Белой книге по технологиям интеллектуальных интегрированных ворот» (издание 2024 г.), и данные измерений по 127 проектам, мы разобрали для вас логику принятия решений по «полному сценарию, полному жизненному циклу». Независимо от того, являетесь ли вы владельцем Стороны А, экспертом проектного института или системным интегратором, эту подробную статью стоит перечитывать снова и снова.

Глава 1: «Физические законы» выбора оборудования — углубленная игра материалов и драйверовПервый принцип выбора модели – «выживание». Оборудование должно выдерживать длительное время в специфических гидрологических, геологических и климатических условиях. Мы разберем для вас технические аспекты по двум аспектам: материал и метод вождения.

1. «Трехметровый водораздел» материалов: выбор между алюминиевым сплавом и стальюМногие клиенты думают, что «сталь» должна быть лучше, чем «алюминий», более прочной и долговечной. Однако в сценарии с ирригационным районом это понимание, возможно, необходимо учитывать в свете реальной ситуации.

●Диаметр менее 3 метров: алюминиевый сплав имеет значительные преимущества с точки зрения затрат и адаптируемости.

○Легкое преимущество: В полевых проектах, таких как ковшовые канавы и волосяные канавы, каналы широко распространены, их большое количество, а дороги часто бывают неровными. Вес ворот из авиационного алюминиевого сплава 6061-T6 составляет всего 1/3 веса стальных ворот той же спецификации. Это означает, что для установки не требуется большой кран, и его могут перенести и установить 2-3 рабочих, что значительно снижает сложность строительства и транспортные расходы.

○Ген коррозионной стойкости: Качество воды в полевых каналах сложное, и в них содержится много остатков химических удобрений и пестицидов. Даже если стальные ворота оцинкованы горячим способом, паяные соединения все равно подвержены ржавчине. Алюминиевые сплавы по своей природе чрезвычайно устойчивы к окислению. Благодаря анодированию поверхности они могут быть лишены антикоррозионного обслуживания более 20 лет.

○структурные инновации: Согласно белой технологии, в современных воротах из алюминиевых сплавов в основном используются конструкции наполнения «сотовый алюминий» или «ребра жесткости», что еще больше снижает их собственный вес, обеспечивая при этом прочность.

●Диаметр более 3 метров: стальные конструкции более надежны в сценариях с большими пролетами

○Потребность в устойчивости к стрессу: Когда пролет ворот превышает 3 метра или напор воды превышает 2,5 метра, боковое давление потока воды на пластину ворот увеличивается в геометрической прогрессии. В настоящее время модуль упругости алюминиевого сплава больше не может соответствовать требованиям по борьбе с деформацией, и сварная конструкция из стальной пластины Q235B должна использоваться с двутавровыми или швеллерными стальными главными балками.

○специальная обработка: Для стальных ворот производители должны быть обязаны выполнить общую обработку горячим цинкованием (толщина оцинкованного слоя ≥ 86 мкм) и выполнить вторичный ремонт сварных швов методом «холодного распыления цинка» на месте, чтобы обеспечить срок службы в условиях сточных вод и соленой воды.

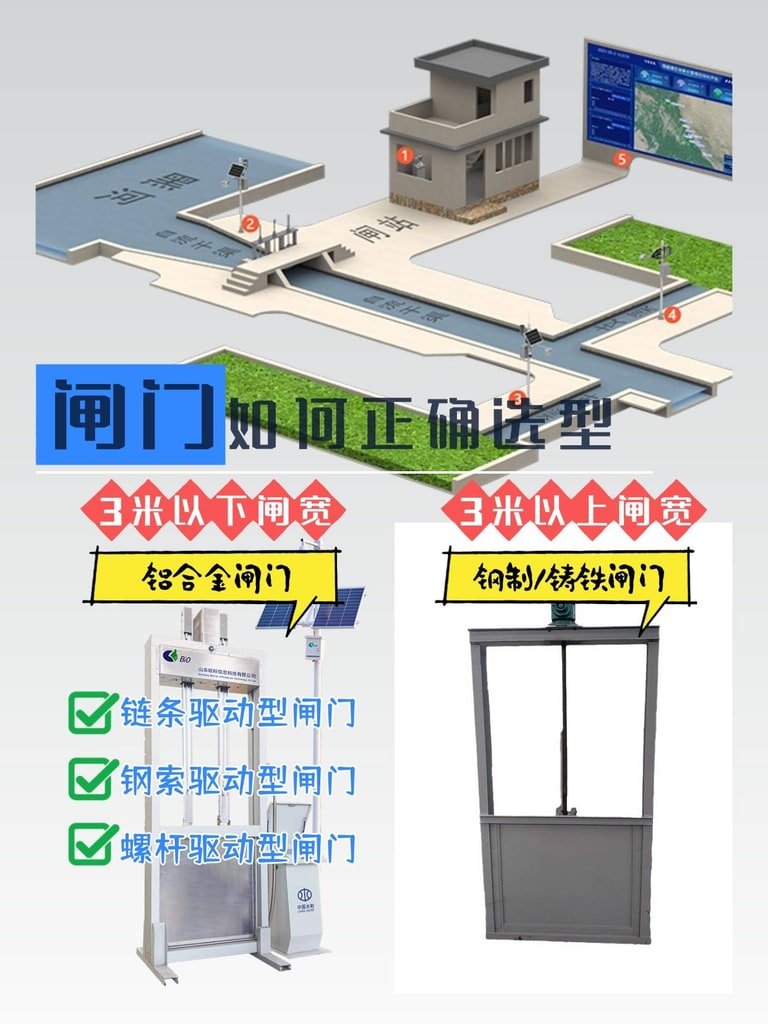

2. «Три кита» методов вождения: винт, цепь и стальной трос.Это самый простой этап в процессе выбора. Различные методы вождения определяют «характер» и применимые границы ворот. Пожалуйста, обратитесь к изображению ниже для визуального сравнения:

[Вставьте сюда предоставленную вами «схему интеллектуальных встроенных приводов оросительных ворот»]

●Тип с винтовым приводом (на фото слева): точный выбор для малых диаметров.

○основная логика: Опираясь на принцип самоблокировки резьбы стержня, он имеет простую конструкцию и низкую стоимость.

○Описание применимого сценария: Орошение небольших сельскохозяйственных угодий, ковшовая канава/вырытая канава диаметром <1,5 метра и напором воды <1,5 метра.

○Руководство по избежанию ловушек: Если винт погнут (например, если на него наступят люди или ударят плавающие предметы), ворота будут утилизированы. Более того, если шуруп надолго замочить в воде, на нем легко образоваться окалина и застрять. Его следует избегать в каналах с большим содержанием песка или заросшими сорняками.

●Тип цепного привода (среднее изображение): основа средних и высоких напоров воды.

○основная логика: Использование двухсторонней цепной тяги и технологии механической принудительной синхронизации решает проблему отклонения при подъеме ворот большого диаметра.

○Описание применимого сценария: Окружающая среда с дождливым/высоким каналом на юге, диаметром 1,5–3 м и множеством водных растений.

○Технические характеристики: Крутящий момент цепной передачи велик и может принудительно срезать некоторые небольшие водные растения. Однако следует уделять внимание смазке и обслуживанию цепи. Рекомендуется выбирать модель с автоматической системой смазки.

●Версия с тросовым приводом (на фото справа): идеальное решение для суровых условий эксплуатации.

○основная логика: Гибкая тяга в сочетании с механизмом автоматической регулировки натяжения обеспечивает чрезвычайно высокую устойчивость к ошибкам гражданского строительства.

○Описание применимого сценария: Большой магистральный канал/пустыня, диаметр >3 метров, участки, склонные к осадке фундамента.

○Основные преимущества: Стальные канаты не ржавеют (обычно из нержавеющей стали или с пластиковым покрытием), не требуют смазки и не боятся осадка. В районах с сильными ветрами, песком и большими перепадами температур на северо-западе стальной тросовый привод является наиболее надежным решением в текущих технических условиях.

Глава 2: «Математические правила» принятия решений по проекту — учет затрат на новое строительство и реконструкциюПосле выбора подходящего товара вам все равно необходимо провести сверку. Как сбалансировать CAPEX (капитальные затраты) и OPEX (операционные расходы) в условиях ограниченности средств на «высококачественное сельскохозяйственное строительство»?

1. Новые проекты: триумф стандартизации и заводского изготовленияДля новых каналов мы предлагаем «определить канал в соответствии с заводом».

●логика принятия решения: Не стоит сначала ремонтировать бетонный канал, а потом покупать ворота. Вместо этого сначала выберите сборные ворота стандартного размера, а затем настройте форму канала в соответствии с размером ворот.

●ценовое преимущество: Используя сборный U-образный канал или прямоугольный канал + встроенные ворота, период строительства можно сократить на 60%.

●Технические параметры: Рекомендуется использовать ворота с батарейным питанием и степенью защиты IP68. Часто бывает трудно получить электроэнергию для новых проектов, а стоимость получения электроэнергии достигает нескольких тысяч юаней за точку. Используя решение «солнечная батарея + суперконденсатор/литиевая батарея» в сочетании с маломощным RTU (ток сна <1 мА), он может работать непрерывно более 20 дней в дождливые дни.

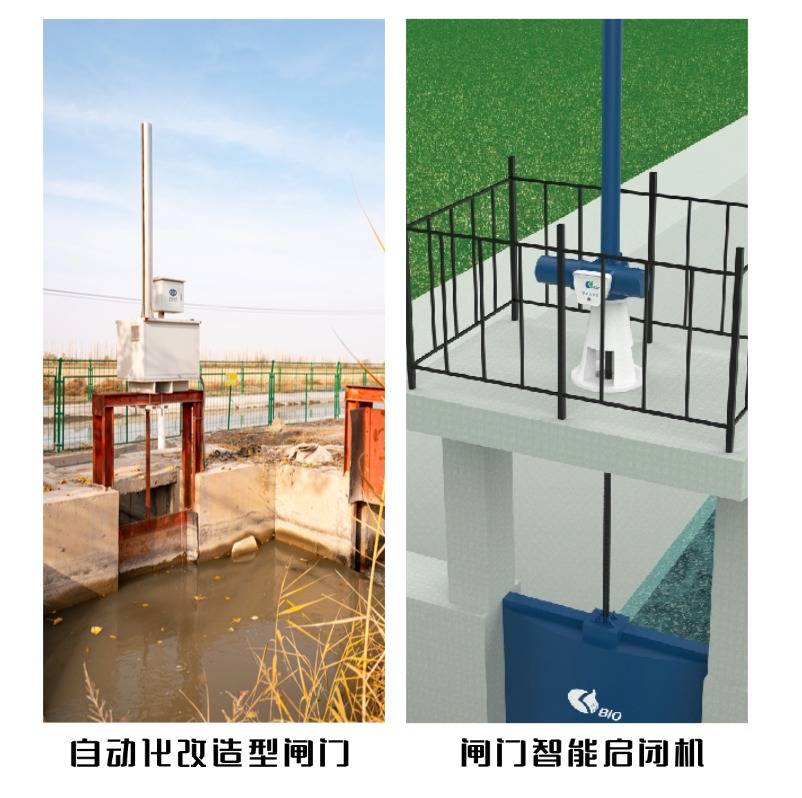

2. Проект трансформации: минимально инвазивная хирургическая интеллектуальная модернизацияРеконструкция старых ирригационных площадей в настоящее время является «крепким орешком». Основные сложности: нестандартные строительные размеры, отсутствие внешнего электроснабжения, а оригинальные ворота проржавели.

●Вариант А: Замена на месте (с сохранением строительных работ)

○ Для старых ворот нестандартных размеров допускается установка «втычным способом». Нет необходимости разбирать исходную прорезь для ворот, а встроенную раму ворот можно приварить или закрепить непосредственно к старой опоре ворот.

○ Избегайте ям. Обязательно измерьте прочность бетона старой опоры ворот на месте. Если прочность недостаточна, для ее усиления необходимо использовать крестообразные шурупы, чтобы предотвратить выкорчевывание ворот при подъеме.

●Вариант Б: Функциональное обновление (сохранение корпуса двери)

○ Если исходный корпус стальных ворот не поврежден и поврежден только подъемник, можно использовать «комплект для модификации интеллектуального подъемника».

○ Технические детали: установите абсолютный энкодер и электрический привод, сохраните функцию маховика (можно проворачивать при выключенном питании) и получите доступ к платформе управления через модуль беспроводной передачи. Этот вариант стоит всего 30% от общей суммы замены.

Глава 3: «Нейронный закон» системы управления — глубокая связь RTU и датчиковАппаратное обеспечение — это тело, а программное обеспечение — душа. Причина, по которой многие проекты терпят неудачу, связана с «контролем без измерения» или «искажением данных».

1. Как «антиинтерференционное» измерение уровня воды

●Ограничения ультразвука: В узких U-образных канавах или канализационных канавах, богатых пеной, ультразвуковые датчики чрезвычайно чувствительны к помехам, вызывающим явление «скачкового счета».

●Рекомендуемый план:

○ Колодец со стоячей водой + ультразвуковой: самый классический и стабильный, но для строительства колодца со стоячей водой требуется участие инженеров-строителей.

○ Радарный уровнемер воды: бесконтактный, высокая точность, не зависит от температуры, в настоящее время это основной выбор.

○ Пузырьковый уровнемер воды: подходит для глубоких колодцев или рек, где есть серьезные отложения и невозможно установить кронштейны. Уровень воды рассчитывается путем измерения противодавления воздушной трубы, поэтому можно не опасаться засорения осадками.

2. Возможности «периферийных вычислений» RTUНе думайте о RTU просто как о передающем микрофоне. В районах орошения с плохим сигналом (например, в горных районах и глубоких горных каньонах) RTU должен иметь возможности периферийных вычислений.

●локальное логическое управление: поддерживает «постоянный уровень воды вверх по течению», «постоянный уровень воды вниз по течению», «орошение колеса синхронизации» и другие алгоритмы для локального запуска. Даже если сеть отключена, ворота могут автоматически регулировать открытие в соответствии с установленным пороговым уровнем воды.

●Возобновить передачу данных с точки останова: данные во время сбоя в сети должны храниться локально и автоматически повторно передаваться после восстановления сети, чтобы обеспечить целостность данных.

Вывод: не существует лучшего оборудования, есть только самое подходящее решение.Строительство умных ирригационных зон – это не нагромождение «высококлассных» технологий, а отточенное управление водными и земельными ресурсами.

● Если у вас крупный магистральный канал на северо-западе, выберите сталь + стальной тросовый привод + радарный уровнемер воды;

● Если у вас есть сельскохозяйственные угодья с высокой плотностью застройки на юге, выберите алюминиевый сплав + цепной привод + источник солнечной энергии;

● Если вы обновляете старые каналы, отдайте приоритет установке плагинов + локальному логическому управлению.

Я надеюсь, что этот углубленный анализ объемом в 3000 слов станет справочным инструментом для вашего выбора. Правильный выбор модели означает меньше проблем в эксплуатации и обслуживании; точный расчет данных означает высокую эффективность экономии воды.
