Почему шкафы управления ПЛК приобретают все большее значение как ключевые элементы автоматизации?
2026-08-18
I. Что такое производство шкафов управления ПЛК?

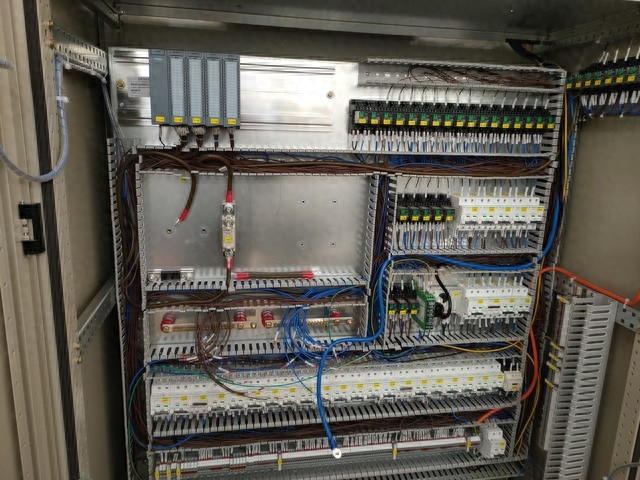

Изготовление шкафа управления ПЛК — это полный процесс, основанный на программируемом логическом контроллере (ПЛК), включающий проектирование электрических схем, выбор компонентов, сборку шкафа, стандартизированную проводку, программирование и общую отладку системы. Весь шкаф объединяет основной блок ПЛК, импульсный источник питания, автоматические выключатели, контакторы, частотные преобразователи, сенсорные экраны и другие электрические компоненты, выступая в качестве центра управления всей системой автоматизации.
Если сравнить все оборудование и производственную линию с человеческим телом, то шкаф управления ПЛК — это промышленный мозг всей системы , отвечающий за сбор сигналов с места эксплуатации, выполнение логических операций и точное управление запуском и остановкой оборудования, такого как водяные насосы, вентиляторы и сборочные линии. С распространением интеллектуального производства шкафы управления, изготовленные по индивидуальному заказу, стали неотъемлемой частью автоматизации в различных отраслях промышленности.
II. Четыре основные проблемы, которые необходимо преодолеть в производстве и обрабатывающей промышленности.
1.Безопасный и стабильный : работает непрерывно круглосуточно, строго соответствует электрическим характеристикам и исключает риск коротких замыканий и утечек.
2.Предусмотрено для будущего расширения : достаточное количество точек подключения и коммуникационных интерфейсов для облегчения будущих модернизаций и модификаций оборудования;
3.Защита от помех : На заводах используется множество высоковольтных и частотных преобразователей, поэтому важно обеспечить надлежащую изоляцию проводки для предотвращения помех сигнала;
4.Соответствие стандартам и стандартизация : Изготовлено в соответствии с национальными стандартами на низковольтное электрооборудование, с использованием стандартизированных и единообразных методов производства.
III. Шесть основных этапов производства квалифицированного шкафа управления
1.Разработка решения : Составить электрические принципиальные схемы с учетом условий на объекте и выбрать марки и модели компонентов;
2.Выбор корпуса : Определите размер корпуса, материал и уровень защиты. Для очистки сточных вод на открытом воздухе обычно используются корпуса со степенью защиты IP54 и IP65.
3.Расположение компонентов и проводка : Компоненты аккуратно установлены внутри корпуса, а силовые и информационные кабели проложены отдельно.
4.Нумерация линий : Вся линия имеет единую нумерацию, что экономит время и усилия при поиске линии во время последующего технического обслуживания;
5.Программирование и отладка ПЛК : написание управляющих программ в соответствии с требованиями процесса и проведение имитационных испытаний взаимодействия компонентов перед поставкой;
6.Заводская проверка : поштучно проводятся испытания изоляции, блока питания и под нагрузкой, и продукция отгружается только после успешного прохождения этих испытаний.
IV. Основные области применения
1.Различные производственные линии : автоматизированные системы управления для машиностроительных, автомобильных, пищевых и электронных производственных линий;
2.Водоочистная отрасль : городские сточные воды, промышленные сточные воды, аэрация водяных насосов и контроль дозирования химических реагентов на водопроводных сооружениях;
3.Проекты в области водного хозяйства : дистанционное автоматизированное управление насосными станциями орошения, насосными станциями водоотведения и затворами водохранилищ;
4.Новые источники энергии : ветроэнергетика и системы управления питанием, поддерживающие фотоэлектрические системы;
5.Складское хранение и логистика : автоматизированные склады, автоматизированное сортировочное оборудование;
6.Химическая и фармацевтическая промышленность : блокировка технологических процессов и высокоточное автоматизированное управление технологическими процессами.
V. Преимущества и недостатки шкафов управления ПЛК, изготовленных на заказ
Преимущества
1.Полностью автоматизированная работа, значительно сокращающая ручное вмешательство;
2.Точный контроль параметров повышает эффективность производства и позволяет экономить воду, электроэнергию и химические реактивы.
3.Он способен выдерживать суровые условия эксплуатации, такие как пыль, влажность и высокие температуры, и работает стабильно.
4.Предусмотрена возможность расширения в будущем, поэтому при технической модернизации не потребуется замена всего корпуса;
5.Оно может подключаться к платформам IoT для агрегации данных и интеллектуального управления.
Недостатки
1.Первоначальные затраты на разработку индивидуального проекта и комплектующие относительно высоки.
2.Для программирования и отладки требуются профессиональные инженеры.
3.Небольшие фабрики производят некачественную и ненадежную продукцию, что легко может привести к опасному воздействию электрического тока.
4.При модернизации старого оборудования необходимо учитывать исходную архитектуру схемы.
VI. Пять ключевых деталей процесса
1.Электрическая защита : Оснащен многоуровневой защитой от перегрузки, короткого замыкания и утечки тока;
2.Технология защиты от помех : разделение сильных и слабых токов, стандартизированное заземление, экранированные провода для линий критического напряжения;
3.Конструкция системы отвода тепла : для мощных компонентов предусмотрено пространство для рассеивания тепла, при необходимости можно установить вентиляторы;
4.Стандартизированная прокладка кабелей: кабельные лотки разделены на зоны, кабели аккуратно и упорядоченно расположены;
5.Расширение коммуникационных возможностей : Поддерживает Ethernet, RS485 и другие методы связи для удобного удаленного доступа к облаку.
VII. Краткий обзор часто задаваемых вопросов
В1: В каких отраслях промышленности можно использовать шкафы управления?
А: Это применимо практически ко всем промышленным сценариям, включая водоочистку, водохозяйственное строительство, заводское производство, возобновляемую энергетику и химическую промышленность.
В2: На сколько лет его обычно можно использовать?
А: Благодаря стандартизированным процессам и регулярному техническому обслуживанию срок службы может достигать более 10 лет.
В3: Поддерживается ли настройка по запросу?
А: Подавляющее большинство шкафов управления являются нестандартными и изготавливаются на заказ, с учетом конкретных требований технологического процесса.
Вопрос 4: Возникнут ли проблемы с последующим обслуживанием?
А: Стандартные изделия имеют полный набор номеров проводов и аккуратную компоновку, что делает ежедневное обслуживание простым и удобным.
В5: Могу ли я удаленно просматривать состояние устройства?
А: Новый шкаф управления может быть оснащен коммуникационным модулем, позволяющим осуществлять удаленный мониторинг с помощью мобильного телефона и компьютера.
VIII. Новые тенденции в развитии промышленности
Продукция для промышленного управления постоянно совершенствуется в сторону модульности, интеллектуальности и сетевых технологий . Новые шкафы управления уже не просто отвечают за запуск и остановку оборудования, но также могут одновременно собирать данные о потреблении энергии и работе, а также подключаться к платформам больших данных для интеллектуального анализа.
В заключение, шкаф управления ПЛК является нервным центром проекта автоматизации. Качество его изготовления, проектирования и отладки напрямую определяет, сможет ли вся система стабильно работать в долгосрочной перспективе. Будь то реконструкция очистных сооружений, строительство водонасосной станции или модернизация автоматизации производства, выбор производителя, обладающего полными возможностями проектирования, производства, программирования и отладки, имеет решающее значение для предотвращения частых сбоев в будущем.
