Производство шкафов управления ПЛК: полный анализ от электрического проектирования до автоматизированной и стабильной работы

1. Что такое производство шкафов управления ПЛК?

Производство шкафов управления ПЛК относится к производству контроллеров ПЛК, силовых модулей, автоматических выключателей, контакторов, реле на основе потребностей управления промышленным оборудованием, производственными линиями, электромеханическими системами, системами защиты окружающей среды, системами HVAC, системами насосных станций, конвейерными системами, упаковочными системами или проектами автоматизации. Тип проекта по изготовлению автоматизированного шкафа управления для проектирования, подбора, сборки, электромонтажа, испытаний и заводского контроля электроприборов, преобразователей частоты, сервоприводов, сенсорных экранов, переключателей, клеммных колодок, кнопочных индикаторов, шкафов, кабельных желобов, направляющих, систем охлаждения и устройств электрозащиты.

Многие понимают изготовление шкафа управления ПЛК как «покупка шкафа, установка в него электрических компонентов и последующее подключение проводов». Это понимание слишком грубое. Производство по-настоящему профессиональных шкафов управления ПЛК заключается не только в сборке электрических компонентов, но и в учете логики управления, полевого оборудования, сбора сигналов, исполнительных механизмов, защитных устройств, протоколов связи, навыков эксплуатации и обслуживания, а также потребностей в расширении, чтобы шкаф управления мог стабильно работать на реальных промышленных объектах в течение длительного времени.

Проще говоря, при производстве шкафов управления ПЛК необходимо решить три основных вопроса: во-первых, можно ли точно собирать сигналы полевого оборудования; во-вторых, могут ли команды управления стабильно передаваться на двигатели, клапаны, цилиндры, насосы, вентиляторы и приводы; в-третьих, может ли шкаф управления надежно работать в условиях высокой температуры, влажности, пыли, вибрации, электромагнитных помех и в условиях длительной непрерывной работы. Для проектов промышленной автоматизации шкаф управления ПЛК — это не обычный электрический шкаф, а «мозговой и нервный центр» всего оборудования или производственной линии.

2. Почему при производстве шкафов управления ПЛК нельзя просто смотреть на цену?

Во-первых, шкаф управления ПЛК напрямую определяет стабильность работы оборудования. Многие неисправности на объекте, по-видимому, вызваны не вращающимися двигателями, недвижущимися клапанами, отсутствием сигнала от датчиков и сигналами тревоги на сенсорном экране. Фактическая основная причина может заключаться в неправильной конструкции шкафа управления, неправильной проводке, неправильном выборе компонентов или неадекватной защите от помех.

Во-вторых, это влияет на эффективность последующего обслуживания. Хороший шкаф управления ПЛК имеет четкую компоновку, полные номера проводов, точное соответствие клемм и полные чертежи. В будущем электрики и инженеры по автоматизации смогут быстро устранять неполадки. Может показаться, что грубый шкаф управления работает, но когда что-то идет не так, приходится догадываться, и затраты на обслуживание очень высоки.

В-третьих, это связано с защитой безопасности. При производстве шкафов управления ПЛК необходимо не только реализовывать функции управления, но также учитывать защиту от короткого замыкания, защиту от перегрузки, защиту от утечек, цепи аварийной остановки, защитные дверные замки, тепловые реле, системы заземления и электрическую изоляцию. Шкаф управления не только передвижной, но также безопасный и надежный.

В-четвертых, это определяет масштабируемость системы автоматизации. Многие компании добавят оборудование, добавят датчики, подключатся к системам MES, добавят дистанционный мониторинг или изменят процессы на более поздних этапах своих производственных линий. Если при изготовлении шкафа управления ПЛК не зарезервированы точки ввода-вывода, интерфейсы связи, пространство в шкафу и мощность источника питания, последующая трансформация будет очень пассивной.

В-пятых, это влияет на качество реализации проекта. По-настоящему профессиональное производство шкафов управления ПЛК включает не только изготовление шкафов, но также электрические принципиальные схемы, схемы клемм, схемы компоновки шкафов, таблицы точек ввода-вывода, отладку программ, тестирование связей и заводской контроль. Все это часть возможностей инженерной доставки.

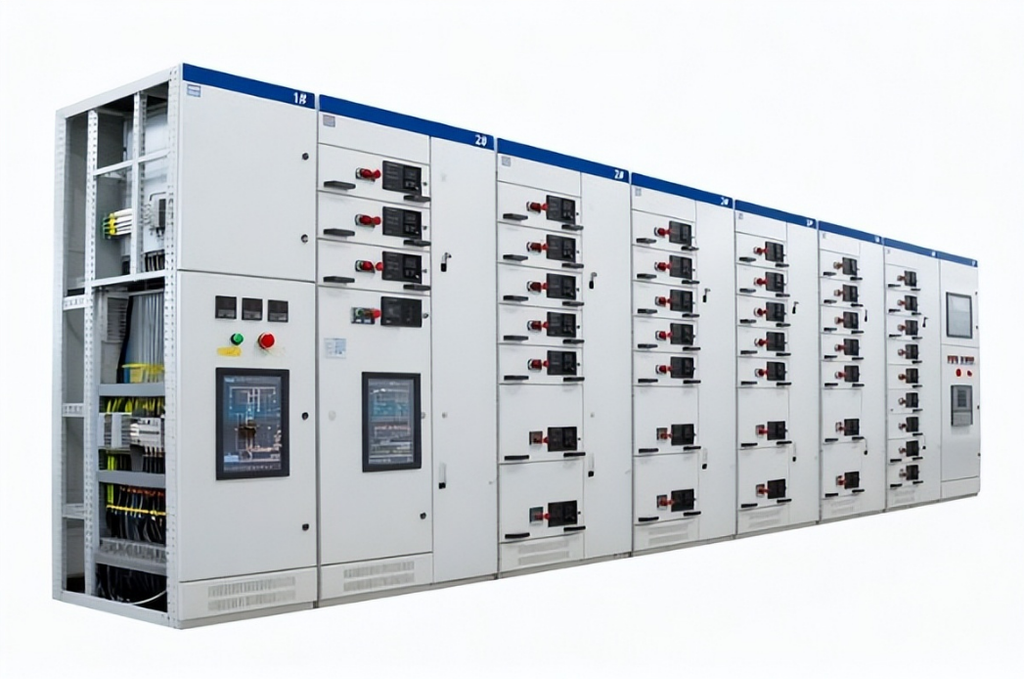

3. Каковы основные компоненты производства шкафов управления ПЛК??

Полный проект по изготовлению шкафа управления ПЛК обычно состоит из следующих частей.

1. Система управления ПЛК

ПЛК — это основной блок управления шкафа управления, отвечающий за прием входных сигналов, выполнение программ управления и выдачу команд управления. Марка ПЛК, производительность ЦП, точки ввода-вывода, модули расширения и коммуникационные возможности должны выбираться в зависимости от требований проекта.

2. Система питания и защиты.

Включая главный автоматический выключатель, импульсный источник питания, предохранители, защиту от утечек, защиту от перенапряжения, защиту от перегрузки, изолирующий трансформатор и заземляющее устройство и т. д. Только когда система электропитания стабильна, система управления может быть стабильной.

3. Система ввода и вывода

Системы ввода включают в себя кнопки, концевые выключатели, бесконтактные выключатели, фотоэлектрические датчики, реле давления, реле уровня жидкости, сигналы температуры, сигналы расхода и т. д.; системы вывода включают в себя контакторы, реле, электромагнитные клапаны, преобразователи частоты, сервоприводы, сигналы тревоги, индикаторы и т. д.

4. Исполнение и система привода

В соответствии с требованиями проекта производство шкафов управления ПЛК может быть оснащено инверторами, устройствами плавного пуска, сервоприводами, шаговыми приводами и устройствами защиты двигателей для управления скоростью двигателя, запуском и остановкой, позиционированием и рабочим состоянием.

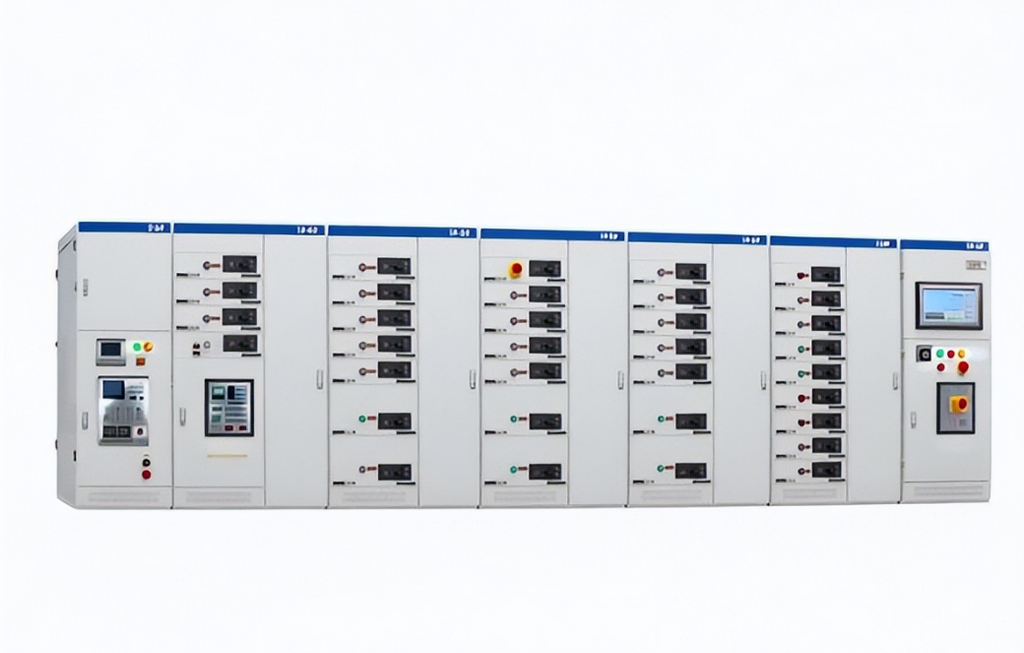

5. Система взаимодействия человека и компьютера.

Включает сенсорный экран, кнопки, ручки, кнопку аварийной остановки, световой индикатор, зуммер, селекторный переключатель и панель управления. Ясность дизайна рабочего интерфейса напрямую повлияет на удобство работы персонала, работающего на передовой линии.

6. Коммуникационные и сетевые системы

Включая промышленные коммутаторы, коммуникационные модули, шлюзы, связь 485, связь Ethernet, Profinet, Modbus, EtherCAT и другие интерфейсы. Современные шкафы управления ПЛК все чаще требуют связи с главными компьютерами, SCADA, MES, датчиками и интеллектуальными инструментами.

7. Шкаф и система охлаждения.

Включая шкафы, дверные панели, монтажные пластины, направляющие, кабельные каналы, вентиляторы, фильтры, кондиционеры, обогреватели, пыле- и водонепроницаемые уплотнительные ленты и т. д. Чем сложнее среда на объекте, тем важнее защита шкафа и отвод тепла.

4. Каковы типичные сценарии применения при производстве шкафов управления ПЛК?

На промышленных производственных линиях производство шкафов управления ПЛК обычно используется на конвейерных линиях, сборочных линиях, упаковочных линиях, линиях контроля, сортировочных линиях, роботизированных установках и оборудовании автоматизации. Здесь больше внимания уделяется контролю ритма, передаче сигналов, защите безопасности и сигнализации неисправностей.

В проектах по защите окружающей среды шкафы управления ПЛК часто используются в системах очистки отходящих газов, очистки сточных вод, системах пылеудаления, оросительных башнях, вентиляторах и насосах, системах дозирования и оборудовании онлайн-мониторинга. Здесь больше внимания уделяется непрерывной работе, удаленному мониторингу, контролю уровня и давления жидкости, блокировки оборудования.

В системах отопления, вентиляции и кондиционирования воздуха и электромеханических системах производство шкафов управления с ПЛК может использоваться для подключения чиллеров, управления водяными насосами, управления вентиляторами, управления градирнями, котельными системами, автоматическим управлением кондиционированием воздуха и системами управления энергопотреблением. Больше внимания уделяется стабильной работе и энергосберегающему управлению.

В муниципальных и водных проектах шкафы управления ПЛК обычно используются в насосных станциях, системах водоснабжения, дренажных системах, системах управления воротами, контроле уровня жидкости, а также на платформах дистанционного управления и обслуживания. Повышены требования к надежности, влагозащищенности, молниезащите и устойчивости связи.

На таких заводах, как пищевая, медицинская, химическая промышленность, новая энергетика, электроника и машиностроение, производство шкафов управления ПЛК обычно тесно связано с технологическим оборудованием, датчиками, исполнительными механизмами, сбором данных и защитной блокировкой. В разных отраслях применения разное, но суть в том, чтобы оборудование работало стабильно и логично.

5. Каковы ключевые моменты проектирования при производстве шкафов управления ПЛК?

Во-первых, должны быть четко определены объекты управления. При изготовлении шкафов управления ПЛК нельзя сразу выбрать модель ПЛК, а необходимо сначала разобраться, какое оборудование управляется, какие сигналы собираются, какие действия выводятся, требуется ли связь, нужен ли дистанционный контроль и нужна ли защитная блокировка.

Во-вторых, должен быть запас для точек ввода-вывода. В полевых проектах часто добавляются новые датчики, кнопки, клапаны, сигналы тревоги или оборудование связи. Если точек ввода-вывода будет достаточно, дальнейшее расширение будет очень проблематичным. Обычно рекомендуется зарезервировать определенное количество места в зависимости от сложности проекта.

В-третьих, планировка внутри шкафа должна быть понятной. Зона сильного тока, зона слабого тока, зона ПЛК, зона инвертора, зона клемм, зона связи и канал рассеивания тепла должны быть разумно разделены. Хаотичная компоновка не только влияет на внешний вид, но также влияет на рассеивание тепла, защиту от помех и эффективность обслуживания.

В-четвертых, следует обратить внимание на защиту от помех. Двигатели промышленных объектов, преобразователи частоты, сварочные аппараты, мощное оборудование и магистральные сигнальные линии могут создавать помехи. При изготовлении шкафов управления ПЛК необходимо учитывать экранирующее заземление, разделение сильных и слабых токов, изоляцию сигналов, расположение линий связи и меры по фильтрации.

В-пятых, контур безопасности должен быть независимым и надежным. Сигналы аварийной остановки, защитной двери, решетки, ограничения и блокировки не могут быть упрощены случайно. Контуры управления, связанные с безопасностью персонала, должны иметь надежные конструкции безопасности, основанные на уровнях риска.

В-шестых, чертежи и маркировка должны быть полноценными. Электрическая принципиальная схема, схема компоновки шкафа, схема подключения, схема клемм, таблица точек ввода-вывода, номер провода, номер компонента и список оборудования должны совпадать. Для шкафа управления ПЛК без данных последующее обслуживание будет очень болезненным.

6. Какие этапы обычно включает в себя процесс изготовления шкафа управления ПЛК?

1. Сообщение требований и подтверждение плана

Сначала проверьте полевое оборудование, логику управления, точки сигнала, методы связи, методы работы, требования безопасности и условия использования. Чем четче будет этот шаг, тем меньше переделок будет сделано позже.

2. Электрическое проектирование и выбор компонентов.

Разработайте электрическую принципиальную схему, схему компоновки шкафа, схему клемм и таблицу точек в соответствии с требованиями управления, а также выберите ПЛК, модули, автоматические выключатели, контакторы, реле, преобразователи частоты, сенсорные экраны, импульсные источники питания и другие компоненты.

3. Обработка шкафа и установка компонентов.

Сделайте отверстия, монтажные направляющие, кабельные каналы, компоненты, клеммные колодки, вентиляторы, кнопки, сенсорные экраны и паспортные таблички в соответствии с размерами шкафа и требованиями компоновки. Расположение внутри шкафа должно быть аккуратным, разумным и простым в обслуживании.

4. Кабели и проводка

Выполните прокладку, обжимку, разводку, нумерацию и расположение кабелей согласно чертежам. При производстве шкафов управления ПЛК качество проводки имеет решающее значение. Четкие номера проводов, прочные клеммы и красивая проводка — вот основные требования.

5. Загрузка программы и функциональное тестирование.

Завершите программу ПЛК, сенсорный экран, параметры связи и конфигурацию логики управления, а также проведите одноточечное тестирование, тестирование входов и выходов, моделирование работы и тестирование сигналов тревоги.

6. Заводская проверка и доставка данных.

Перед отправкой с завода для доставки проверьте внешний вид шкафа, установку компонентов, изоляцию, заземление, проверку мощности, функциональный тест, паспортную табличку и информационную документацию, а также убедитесь, что они верны.

7. Анализ плюсов и минусов

Плюсы (преимущества)

1. Возможность реализовать автоматизированное управление оборудованием и производственными линиями.

2. Повышение стабильности работы системы и удобства эксплуатации.

3. Легкий доступ к сенсорному экрану, SCADA, MES и системам удаленного мониторинга.

4. Логику управления и структуру шкафа можно настроить в соответствии с требованиями проекта.

5. Подходит для промышленного оборудования, систем защиты окружающей среды, насосных станций, систем отопления, вентиляции и кондиционирования и модификаций производственных линий.

Минусы (недостаточно)

1. Нечеткие требования на ранней стадии могут легко привести к повторным изменениям.

2. Проектирование, сборка, программирование и отладка требуют профессиональных способностей.

3. Частота поздних отказов и стоимость обслуживания недорогих шкафов для сырой нефти могут быть очень высокими.

4. Если информация неполная, последующая модификация и устранение неполадок будут очень затруднительными.

8. Часто задаваемые вопросы Часто задаваемые вопросы

В1: В чем разница между производством шкафов управления ПЛК и обычными шкафами распределения питания?

Ответ: Обычные шкафы распределения питания в основном отвечают за распределение и защиту питания, тогда как шкафы управления ПЛК отвечают за автоматическое логическое управление, сбор сигналов, соединение оборудования и управление связью.

В2: Обязательно ли для шкафа управления ПЛК нужен сенсорный экран?

О: Не обязательно. Простые элементы управления могут использовать кнопки и световые индикаторы. Для сложного оборудования или производственных линий рекомендуется настроить сенсорный экран для облегчения настройки параметров, отображения состояния и просмотра сигналов тревоги.

В3: Почему нам нужно резервировать баллы при производстве шкафа управления ПЛК?

Ответ: Поскольку требования к оборудованию, датчикам или средствам связи часто добавляются на более поздних стадиях проектов на месте, резервирование мест может снизить затраты на последующую модификацию.

Вопрос 4: Чем больше шкаф управления, тем лучше?

О: Нет. Размер шкафа следует определять с учетом количества компонентов, рассеивания тепла, проводки, потребностей в обслуживании и расширении. Слишком маленький — сложно обслуживать, слишком большой — это пустая трата места и денег.

Вопрос 5: Каковы наиболее важные факторы успеха в производстве шкафов управления ПЛК?

О: Это не какой-то один бренд ПЛК, а сочетание сортировки требований, электрического проектирования, выбора компонентов, компоновки шкафа, качества проводки, отладки программы и доставки данных.

9. Тенденция развития

Будущее производства шкафов управления ПЛК обновляется в нескольких направлениях.

Во-первых, коммуникативные возможности сильнее. Шкафы управления ПЛК будут все чаще подключаться к промышленному Ethernet, платформам SCADA, MES-системам, системам управления энергопотреблением и платформам удаленного управления и обслуживания.

Во-вторых, степень модульности выше. Стандартизированные клеммы, модульные входы/выходы, готовые жгуты проводов, модульные шкафы и стандартные программные библиотеки повысят эффективность производства и качество поставок.

В-третьих, операции и обслуживание становятся более цифровыми. На платформу визуализации будут поступать дополнительные сигналы тревоги оборудования, рабочие данные, данные о потреблении энергии, записи технического обслуживания и журналы неисправностей.

Производство шкафов управления ПЛК — это, по сути, не «установка компонентов в шкаф», а полный набор проектов автоматизированного управления, построенных на управлении оборудованием, сборе сигналов, логических операциях, защите безопасности, связи и долгосрочном обслуживании.

Для промышленных производственных линий, оборудования для защиты окружающей среды, электромеханических систем, насосных станций, систем отопления, вентиляции и кондиционирования воздуха и нестандартного оборудования автоматизации комплект по-настоящему хорошо изготовленных шкафов управления ПЛК предназначен не только для запуска оборудования, но и для обеспечения стабильной и четкой работы системы, легкого обнаружения неисправностей, удобного расширения и беспроблемного обслуживания.

Если ПЛК, реле, преобразователи частоты, сенсорные экраны и клеммные колодки рассматривать как инструменты, то изготовление шкафов управления ПЛК больше похоже на набор «возможностей посадки автоматизированного управления». Тот, кто сделает этот набор возможностей более систематическим, надежным и поддерживаемым, будет иметь большую долгосрочную ценность.
